Bezprzewodowy zestaw przesyłu obrazu dla kamer AHD w paśmie 5,8 GH

Hermetyczny, bezprzewodowy zestaw przesyłu obrazu dla kamer AHD w paśmie ISM 5,8 GHz

CAM8h-AHD to nowa linii systemów bezprzewodowych przeznaczona transmisji sygnału z kamer AHD. Umożliwia przesył sygnału video analog HD z kamer AHD-M, AHD-L oraz PAL, CVBS. Przesyła bezprzewodowo obraz AHD z kamer 1,3Mpix oraz mniejszych na odległość ponad 600m.

Możliwość zastosowania 4 lub aż 16 niezależnych kanałów wideo w powiązaniu z bardzo wysoką jakością obrazu sprawia, że zestaw CAM8h-AHD nadaje się niemal do każdej wymagającej instalacji monitoringu wizyjnego High Definition. System CAM8h-AHD w raz z obrazem CVBS/PAL i 960H transmituje sygnał audio. Dodatkowo odbiornik posiada dwa niezależne wyjścia video: BNC 75Ω oraz UTP 100Ω. Każde z wyjść można wykorzystać jako niezależne źródło obrazu. Wszystkie linie transmisyjne zabezpieczone są przed skutkami przepięć oraz są wyposażone w filtry anty- zakłóceniowe które znacząco poprawiają jakość obrazu przy długich liniach transmisyjnych.

Wskaźnik LED-AHD informuje o rodzaju transmitowanego sygnału (AHD lub PAL) oraz poprawności transmisji radiowej.

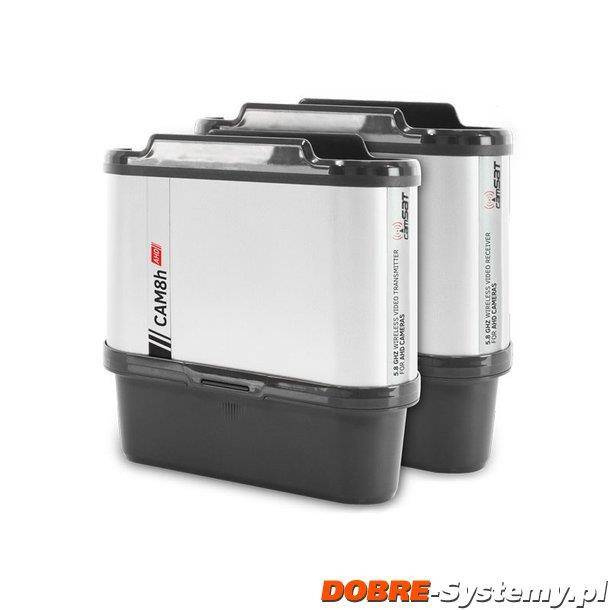

W skład zestawu CAM8h-AHD wchodzi nadajnik i odbiornik wideo, pracujący w wolnym paśmie ISM 5,8GHz przeznaczony do bezprzewodowej, analogowej transmisji obrazu i dźwięku w profesjonalnych instalacjach telewizji przemysłowej oraz wszędzie tam gdzie wymagane są wysokiej jakości, stabilne połączenia wideo w technologii wysokich rozdzielczości AHD. System bezprzewodowy można również zasilić napięciem zmiennym 24V AC np. bezpośrednio z kamery PTZ.

System bezprzewodowy CAM8h-MultiAHD współpracuje również z kamerami TVI i CVI przełączonymi na tryb analogowy.

Zastosowanie

• monitoring HD CCTV oparty o kamery AHD-M, AHD-L, PAL, CVBS,
• rejestratory DVR AHD,
• radiolinie wideo, przeznaczone do monitoringu precyzyjnego.

Charakterystyka produktu

• stabilna, wysokiej jakość transmisja obrazu w standardzie AHD-M, AHD-L, CVBS, PAL, 960H,
• obsługiwane rozdzielczości: 720p, 960p, 960h, PAL,
• łącznie 16 kanałów pracy w tym 4 kanały przeznaczone do pracy na terenie UE,
• europejskie pasmo pracy (UE) 5725-5875MHz oraz pasmo dodatkowe dla niektórych krajów świata 5350-5725MHz,
• zintegrowane anteny kierunkowe, z dużym zyskiem, zapewniające wysoce stabilną pracę,
• w przypadku braku widzialności optycznej możliwa jest retransmisja oraz przedłużenie zasięgu sygnału,
• transmisja wolna od zakłóceń przemysłowych,
• transmisja w czasie rzeczywistym bez opóźnień,
• prosty w instalacji i w pełni bezobsługowy,
• obudowa zewnętrzna ze zintegrowanymi antenami kierunkowymi.

Przykładowe zastosowanie CAM8h-AHD

Mieszkańcy małego osiedla zorganizowali się i utworzyli centrum monitoringu w najwyższym budynku w okolicy (1), gdzie zamontowali 3 odbiorniki, które zbierają sygnał z 3 miejsc z całego osiedla.

Wysokie drzewa obok budynku (2) uniemożliwiły bezpośrednie przesłanie sygnału do punktu odbiorczego. Z tego powodu zastosowano retransmisję: z budynku (2) sygnał jest przesyłany do punktu (3), skąd dalej jest bezprzewodowo przesłany do centrum monitoringu(1).
