Ogranicznik przepięć video E-1/OPV

Ogranicznik przepięć video E-1/OPV

Producent: EUROLOOK

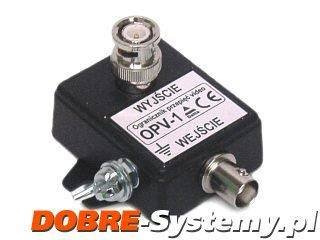

  • Ogranicznik przepięć video E-1/OPV zabezpiecza kamerę przed skutkami wyładowań atmosferycznych
19,50 €
/ szt. incl. VAT
1805.40 pts
Easy return of products within 14 days from the date of purchase without giving reasons
Ogranicznik przepięć video E-1/OPV
Ogranicznik przepięć video E-1/OPV

Nasze statystyki zbierane od wielu lat w serwisie wskazują, że około 25% uszkodzeń sprzętu elektronicznego spowodowane zostało przez przepięcia powstałe przez pole elektromagnetyczne wytworzone przez bliskie uderzenie pioruna. Ogranicznik przepięć E-1/OPV skutecznie zabezpiecza linie przesyłowe video umożliwiając odprowadzenie prądu udarowego do ziemi przez co zapewnia właściwą ochronę urządzeń elektronicznych video. E-1/OPV nie powoduje straty jakości sygnału video i jest urządzeniem biernym nie wymagającym zasilania.


W urządzeniu zastosowano ultra-szybkie diody przełączające dużej mocy. W przypadku pojawienia się napięcia większego od 2.4V pomiędzy masą a żyłą sygnału, diody błyskawicznie zewrą linię, co zapobiegnie uszkodzeniu kamery. E-1/OPV może być oczywiście stosowany dla zabezpieczenia również rejestratorów lub kart przechwytywania..





DANE TECHNICZNE

Napięcie ochrony:
> 2.4V
Maksymalny prąd wyładowczy (8/20uS):
5kA
Poziom ochrony przy 1000V/uS:
700V
Tłumienie przelotowe:
0,3dB
Rezystancja zabezpieczenia dla 10V:
> 20 GΩ
Czas reakcji:
6.25 ns
Pojemność:
27 pF
Pasmo przenoszenia:
0-160 MHz
Uziemienie masy:
pośrednie, przez iskrownik gazowy
oraz śrubę uziemiającą
Typ złącza wejścia:
gniazdo BNC
Typ złącza wyjścia:
wtyk BNC
Masa:
55g
Wymiary:
68x39x61mm
Temperatura pracy:
Od -20 do 50 oC




UWAGA! Przed instalacją należy zapoznać się z poniższymi zaleceniami:
  • E-1/OPV nie jest symetryczny i chronione urządzenie należy podłączyć do wtyku BNC – WYJŚCIE. WEJŚCIE łączymy z linią przesyłową.
  • Prac połączeniowych nie można wykonywać w pobliżu burzy.
  • E-1/OPV należy podłączyć do dobrej instalacji uziemiającej.
  • Ogranicznik należy umieścić jak najbliżej ochranianego urządzenia.











Podłączenie E-1/OPV według poniższego schematu pozwala zabezpieczyć monitor.



Aby w pełni zabezpieczyć wszystkie urządzenia podłączone do linii transmisyjnej przed skutkami przepięć należy zastosować poniższy schemat.






Producer
Temperatura pracy
Od -20 do 50 oC
Wymiary
68 x 39 x 61 mm
Waga
55 g
Typ złącza wyjścia
wtyk BCN
Typ łącza wejścia
gniazdo BNC
Uziemienie masy
pośrednie
Pasmo przenoszenia
0 - 160 MHz
Pojemność
27 pF
Rezystancja zabezpieczenia dla 10V
> 20 GΩ
Tłumienie przelotowe
0,3dB
Poziom ochrony przy 1000V/uS
700V
Maksymalny prąd wyładowczy (8/20uS)
5kA
Napięcie ochrony
> 2.4V
