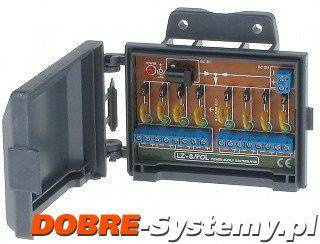

Łączeniówka zasilania  LZ-8

Łączeniówka zasilania LZ-8

Producent: EUROLOOK
  • Łączeniówka zasilania LZ-8/POL jest urządzeniem biernym, pomagającym w uporządkowaniu rozgałęzienia zasilania z jednego zasilacza większej mocy.
64,81 zł
/ szt. brutto
1296.20 pkt
Szybka dostawa w 24h na terenie kraju
Darmowa dostawa od 399 zł w Polsce
Łatwe i szybkie zwroty w 14 dni
Łatwy zwrot towaru w ciągu 14 dni od zakupu bez podania przyczyny
Łączeniówka zasilania  LZ-8
Łączeniówka zasilania LZ-8

LZ-8/POL jest urządzeniem biernym, pomagającym w uporządkowaniu rozgałęzienia zasilania z jednego zasilacza większej mocy. Łączeniówka rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem polimerowym i posiada diodę LED informującą o jego zadziałaniu (brak świecenia oznacza "przepalenie" bezpiecznika). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego.

Urządzenie posiada zworki, za pomocą których można w łatwy sposób odłączyć każde z wyjść. LZ-8/POL posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5 mm, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-8/POL. W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych zależny od poboru prądu: 160mV dla I=0,5A; 300mV dla I=0,7A. Przy przeciążeniu bezpiecznik polimerowy nagrzewa się do temperatury >100°C dlatego urządzenia nie stosować przy temperaturach większych niż 40°C

Łączeniówka idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0,5mm2. Rezystancja teoretyczna to 3,4Ω/100m. Producent przewodu podaje 5,5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce. Są to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2x0,5.



Max. Prąd

Długość dla R=3,4Ω/100m

Długość dla R=5,5Ω/100m
150mA kamera
98 metrów
60 metrów
650mA kamera + termostat
22 metry
14 metrów



Bezsprzeczną zaletą stosowania LZ-8/POL przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.



Widok płytki LZ-8/POL:



Konstrukcja obudowy umożliwia zamocowanie rozgałęźnika na ścianie jak i na maszcie, np.opaską zaciskową:



Urządzenia można łączyć równolegle uzyskując 16, 24, ... wyjść:
Należy przy tym pamiętać żeby nie przekraczać znamionowej mocy źródła zasilania.

Szczegółowe dane
Producent
Waga
0.08 kg
Wymiary
116 x 46 x 25 mm
Dopuszczalna względna wilgotność otoczenia
< 95 %
Temperatura pracy
-40 °C ... 45 °C
Typ złącz zasilania
Wejście : gniazdo 2.1/5.5 mm / Zaciski kablowe
,
Wyjście : Zaciski kablowe
Rodzaj zabezpieczenia
8 x 0.7 A Bezpiecznik polimerowy
Maksymalny prąd zasilania
5.6 A listwa zaciskowa
,
4 A Gniazdo 5.5/2.1
Maksymalne napięcie zasilania
0 ... 24 V DC (typowo 12V)
Liczba wyjść zasilania
8
Liczba wejść zasilania
2
